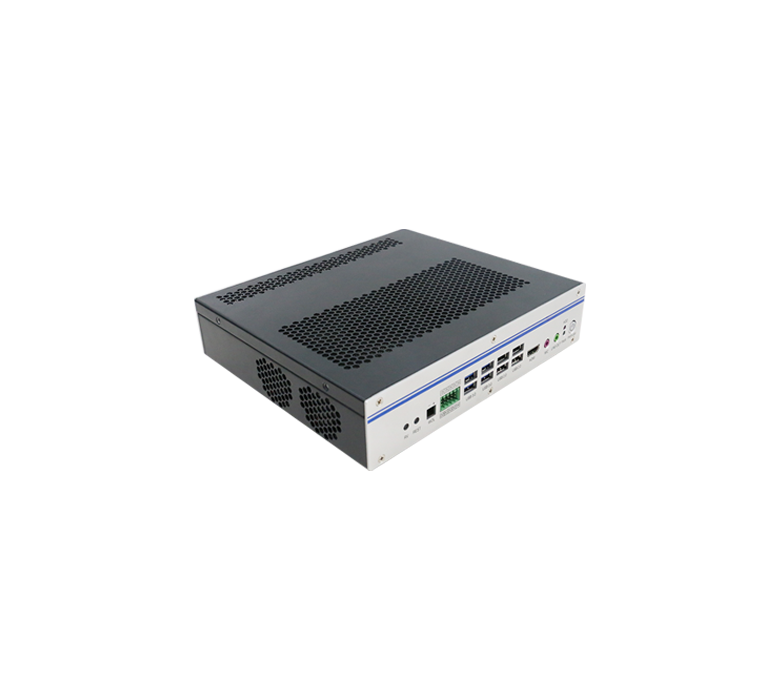

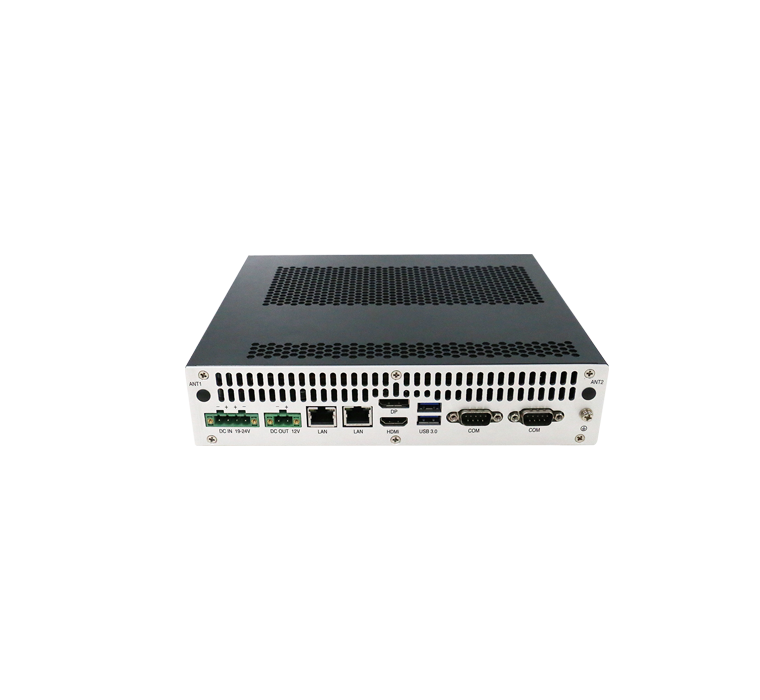

MIN-EC05A Compact Edge Computing System
MIN-EC05A是一款紧凑型边缘计算整机，支持Intel Coffee Lake-S第8/9代i3/i5/i7处理器及MXM独立显卡扩展，配备双通道DDR4、M.2高速存储和丰富I/O接口，为工业边缘计算和AI推理提供高性能一体化解决方案。
Product Features
- Intel Coffee Lake-S i3/i5/i7 LGA1151处理器，Intel Q370芯片组
- DDR4 2133/2400/2666MHz内存，2×SO-DIMM插槽，最大32GB
- 1×M.2 Key-M(2242/2260/2280) PCIe SSD插槽 + 1×M.2 Key-B 4G/5G + 1×M.2 Key-E WiFi
- 1×SATA3.0存储接口
- 支持MXM独立显卡，最高可配RTX3060/3070/3080
- 3路显示输出（1×HDMI(CPU) + 1×HDMI(GPU) + 1×DP(GPU)）
- 6×USB3.0 + 6×USB2.0；2×Intel i211-AT千兆网口；2×RS232/RS485串口；1×GPIO(Phoenix)
- 235×206×52mm紧凑机身，2.6KG
- 0~60°C工作温度；支持Windows 10及Linux。
MIN-EC05A是一款专为边缘计算设计的紧凑型整机，支持Intel Coffee Lake-S第8/9代酷睿i3/i5/i7处理器（LGA1151），搭载Intel Q370芯片组，提供卓越的计算性能。配备2×SO-DIMM DDR4内存插槽，支持2133/2400/2666MHz频率，最大容量32GB。
存储方面提供1×M.2 Key-M插槽（支持2242/2260/2280规格PCIe SSD）和1×SATA3.0接口，同时配备1×M.2 Key-B（4G/5G模块）和1×M.2 Key-E（WiFi模块）及1×SIM卡槽，满足多种无线通信需求
整机最大亮点是支持MXM独立显卡扩展，可选配GTX1050/Ti、GTX1060/1070、RTX2060/3060/3070/3080等多种MXM显卡，实现强大的图形处理和AI推理能力。显示输出3路：1×HDMI（CPU内置）+ 1×HDMI（GPU DP_A）+ 1×DP（GPU DP_B）。
接口丰富：6×USB3.0 + 6×USB2.0、2×Intel i211-AT千兆网口、2×RS232/RS485串口、ALC897高清音频（Line Out + MIC In）、1×GPIO(Phoenix)。
机箱尺寸仅235×206×52mm，重量2.6KG，工作温度0~60°C，支持DC 19~24V供电，是工业视觉检测、AI边缘推理、智能网关等场景的理想选择。
| 产品型号 | MIN-EC05A |
| 产品类型 | 边缘计算整机 |
| 处理器 | Intel Coffee Lake-S i3/i5/i7（LGA1151） |
| 芯片组 | Intel Q370 |
| BIOS | 128Mbit AMI EFI BIOS |
| 内存类型 | DDR4 2133/2400/2666MHz |
| 最大内存 | 32GB |
| 内存插槽 | 2×SO-DIMM |
| 显卡支持 | MXM独立显卡（最高RTX3060/3070/3080） |
| 显示输出 | 3路（1×HDMI(CPU) + 1×HDMI(GPU) + 1×DP(GPU)） |
| 存储- M.2 Key-M | 1×M.2 Key-M（2242/2260/2280）支持PCIe SSD |
| 存储- SATA | 1×SATA3.0（7Pin） |
| 无线-M.2 Key-B | 1×M.2 Key-B（4G/5G模块） |
| 无线-M.2 Key-E | 1×M.2 Key-E（WiFi模块） |
| 无线-SIM | 1×SIM卡槽 |
| USB3.0 | 6×USB3.0（后面板4 + 前面板2） |
| USB2.0 | 6×USB2.0（后面板4 + 前面板2） |
| 网口控制器 | Intel® Ethernet Controller i211-AT |
| 网口数量 | 2×RJ45千兆网口 |
| 音频芯片 | ALC897 |
| 音频接口 | 1×Line Out + 1×MIC In |
| 串口 | 2×RS232/RS485 |
| GPIO | 1×GPIO（Phoenix） |
| LPC | 1×LPC |
| 按钮 | 1×Power + 1×Reset + 1×RV还原 |
| 电源输出 | 1×2Pin（12V/1A） |
| 电源输入 | 1×4Pin（DC 19~24V） |
| 远程开关 | 1×2Pin |
| 工作温度 | 0°C ~ 60°C |
| 工作湿度 | 0%~95%（非凝结） |
| 尺寸 | 235 × 206 × 52mm |
| 重量 | 2.6KG |
| 操作系统 | Windows 10、Linux |
准系统:
8.ZRT.80-6436-01-LFF（MIN-EC05A-01 准系统 Q370B主板+机箱+散热器 MXM 1050和1050ti显卡/带包装）
8.ZRT.80-6436-02-LFF（MIN-EC05A-02 准系统 Q370B主板+机箱+散热器 MXM 1060和1070显卡/电源适配器/电源线/带包装）
8.ZRT.80-6436-08-LFF（MIN-EC05A-03 准系统 搭配Q370B主板+机箱+散热器/带P3000m显卡/带包装/带电源适配器/不带LOGO及型号/包装）
8.ZRT.80-6436-09-LFF（MIN-EC05A-04 准系统 Q370B主板+不带散热器、电源适配器和电源线/带包装）
8.ZRT.80-6436-30-LEE（MIN-EC05A-04 准系统 Q370B主板+不带散热器、电源适配器和电源线,-20度-带包装）
8.ZRT.80-6436-17-LFF（MIN-EC05A-05 准系统 Q370B主板+机箱+一体散热器/配MXM 3060/3070/3080显卡/电源适配器+电源线/包装五入）
整机:
8.ZRT.80-6436-27-LEE（MIN-EC05A-13 整机 Q370B主板 i9-9900 F80 RTX2060(95W) 模块4G 16GB*2 DDR4 4TB M.2-SSD 散热器(1070) 线材 电源 机箱(同883T工业灰) 包装 版本V00）
8.ZRT.80-6436-26-LEE（MIN-EC05A-12 整机 Q370B主板 i9-9900 F80 RTX2060(95W) 模块4G 16GB*2 DDR4 4TB M.2-SSD 散热器(1070) 线材 电源 机箱 包装 版本V00）
8.ZRT.80-6436-29-LEE（MIN-EC05A-14 整机 Q370B主板 I7-9700 F57 GTX1050Ti 16GB DDR4 512G M.2-SSD 散热器(1050) 线材 电源 机箱(黑色) 包装 版本V00）
8.ZRT.80-6436-06-LFF（MIN-EC05A-03 整机 Q370B主板+机箱+散热器 MXM/显卡F47(1070M低功耗)/i7-9700F/16G内存/1T固态/WIFI模块/带包装）
8.ZRT.80-6436-07-LFF（MIN-EC05A-04 整机 Q370B主板+机箱+散热器 MXM/显卡F47(1070M低功耗)/i7-9700F/16G内存/1T固态/带包装）
8.ZRT.80-6436-24-LEE（MIN-EC05A-10 整机 Q370B主板+机箱+散热器 MXM/显卡FM71 GTX1050Ti/i7-9700F/16G内存/512GB固态/带包装/版本A0）
8.ZRT.80-6436-22-LEE（MIN-EC05A-08 整机 Q370B主板+机箱+一体散热器/显卡FM71/i7-8700/16G内存/1T固态/电源适配器+电源线/包装五入）
8.ZRT.80-6436-23-LEE（MIN-EC05A-09 整机 Q370B主板+机箱+一体散热器/显卡FM71(1050TI 4G)/i7-8700/16G内存/512GB固态/电源适配器+电源线/包装五入/版本A00）
8.ZRT.80-6436-05-LFF（MIN-EC05A-02 整机 Q370B主板+机箱+散热器 MXM/1060M显卡F47/I5-8400CPU/8G内存/128G固态/带电源适配器/带包装）
8.ZRT.80-6436-25-LEE（MIN-EC05A-11 整机 Q370B主板+机箱+散热器 MXM/显卡FM71-1050M/i5-8400/16G内存/512GB固态/包装/电源/版本V00）
8.ZRT.80-6436-28-LEE（MIN-EC05A-06 准系统 Q370B主板 i5-8400 F47 GTX106m(90W) -20度 散热器(1060) 线材 电源 机箱(黑色) 包装 版本V00）
